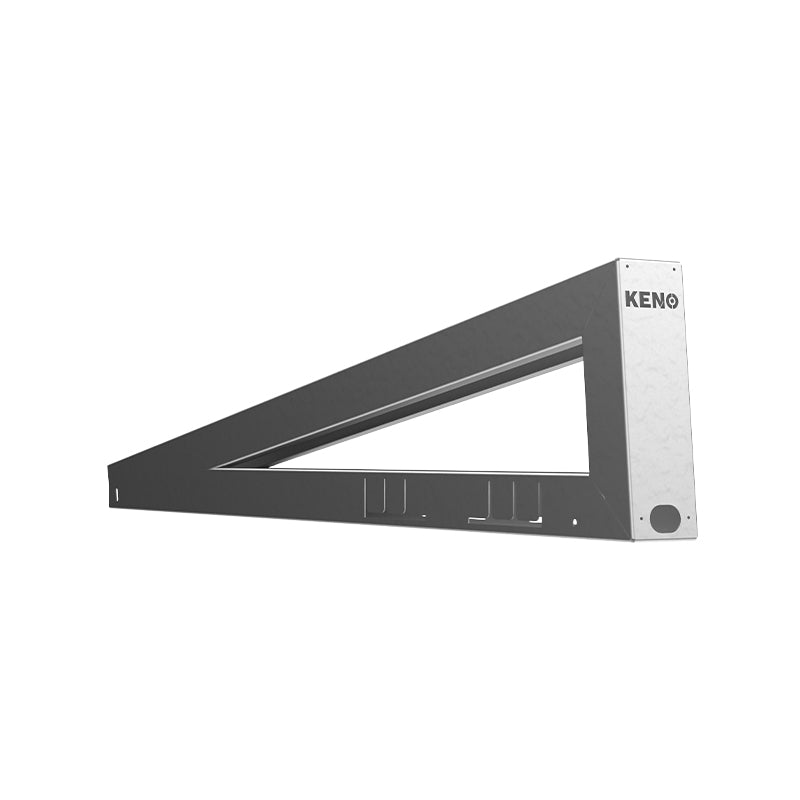

KENO MAX plieninis trikampis, 15 laipsnių pasvirimo kampas

🔩 SAVYBĖS IR NAUDOJIMAS: KENO MAX tvirtinimo sistema skirta plokštiems stogams, kurių nuolydis iki 5 laipsnių, padengtiems stogo danga, membrana arba betonu. Trikampį galima montuoti balastuotose, inkarinėse ir suvirintose konstrukcijose pagal poreikį. Atminkite, kad balastuotų konstrukcijų maksimalus pastato aukštis yra 15 m. Konstrukcija padengta cinko-magnio danga ir yra suderinama su fotovoltiniais moduliais (vienpusiais ir dvipusiais), kurių plotis yra nuo 1134 iki 1140 mm, o maksimalus ilgis – iki 2465 mm. Elementai pristatomi neišskleisti, o surinkimas trunka vos kelias minutes. * Pasirinktinai galima sumontuoti vėjo sutvirtinimo įtaisą. 📏 KENO MAX TECHNINIAI PARAMETRAI: Konstrukcija tiekiama dviejų kampų variantų: • 10 laipsnių kampui: • Elemento ilgis išskleistame elemente: 2691 mm. • Sulankstyto pagrindo ilgis: 1211 mm. • Sulankstyto aukštis: 271 mm. 15 laipsnių kampui: • Sulankstyto elemento ilgis: 2806 mm. • Sulankstyto pagrindo ilgis: 1211 mm. • Sulankstyto aukščio: 384 mm. Sulankstyti trikampiai sujungiami M6x90 (K-18-90-M6) šešiakampiais varžtais, kurių sukimo momentas yra 7-8 Nm. Prie kiekvieno trikampio apačios priklijuojamos dvi EPDM gumos (K-98-10 / K-98-11), kurių matmenys yra 130 x 80 mm. 🛡️ GARANTIJA „Keno sp. z o. o.“ suteikia 10 metų garantiją minėtai konstrukcijai su galimybe pratęsti dar 5 metams, nes ji pagaminta iš elementų, turinčių visus reikiamus sertifikatus.

Mechaniniai parametrai

• plotis: 384.00 mm
• Ilgis: 2805.00 mm
• aukštis: 75.00 mm
• Svoris: 6.740 kg

Dokumentacija

• duomenų lapas K-98 PL
• 10 metų garantija PL
• Magnelis book PL
• Techninis brėžinys K-98-01-15 PL
• Sertifikatas ZKP EN 1090 PL
• Eksploatacinių savybių deklaracija PL
• GPSR SYSTEMY MONTAŻOWE KENO PL
• Świadectwo spawalnicze KENO Sp. z o.o. PL
• 10 Jahre Garantie DE
• Datenblatt K-98 DE
• Leistungserklärung DE
• 10-year guarantee EN
• Datasheet K-98 EN
• Magnelis book EN
• Technical drawing K-98-01-15 EN
• Certificate ZKP EN 1090 EN
• Declaration of performance EN
• Welding qualification certificate EN

Gamintojo specifikacija
